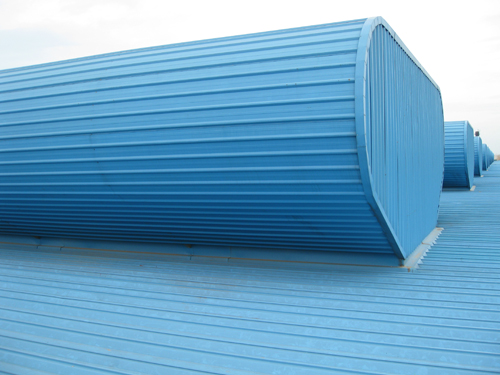

圆弧型屋顶自然通风器
一、型号说明
例：WZT — Y — 15
WZT——屋顶自然通风器
Y——--圆弧型
15——-喉口宽度
二、选型简介
屋顶通风器选型可按“每米长度排风量表”确定
，也可按公式计算选择。屋顶通风器喉口宽A分别为1.5m、2.0m、2.5m、3.0m、4.0m、5.0m、六种规格，长度L按用户要求加工制作。选取时应根据厂房高度、进排风温差、通风量等综合素计算确定；如单排布置不能满足排风量要求时，可以双排或多排布置。
1、查表选择
为了便于用户选型，在下页中给出了屋顶通风器的每米长度排风量表，供用户根据现场情况参照查取，直接确定所需屋顶通风器的规格、长度。
编制“每米长度排风量表”时仅考虑了以下条件：
①排风量仅考虑热压作用；
②室内工作区温度按“夏季通风室外计算温度”+4℃确定
2、 公式计算选择：
|
由于受构件影响，屋顶通风器喉口空气流通实际宽度比喉口小0.2m。选型计算公式为： |
|
F=
F—--屋顶通风器喉口空气流通面积F=(B-0.2)L
G—--屋顶通风器排风量
g—--重力加速度
▲h—屋顶通风器顶部距房屋中间高度
ρw—室外空气密度
ρn—室内空气平均密度ρn=(ρg+ρp)/2
ρg—工作区空气密度
ρp—排风空气密度
ε—-屋顶通风器喉口处局部阻力系数，计算时取值2.16 |
m2
kg/s
m/s2
m
kg/m3
kg/m3
kg/m3
kg/m3
|
|
3、性能参数表
屋顶通风器排风量估算值(kg/h.m)(μ=0.84)
|
型号hp(m) |
10 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
|
Tp-tw=8℃ |
|
WZT-Y-15 |
8336 |
1028 |
11789 |
13180 |
14437 |
16645 |
18639 |
20418 |
|
WZT-Y-20 |
11114 |
13612 |
15718 |
17573 |
19250 |
22193 |
24852 |
27224 |
|
WZT-Y-25 |
13893 |
17014 |
19647 |
21966 |
24062 |
27741 |
31065 |
34030 |
|
WZT-Y-30 |
16672 |
20418 |
23576 |
26359 |
28874 |
33290 |
37278 |
40836 |
|
WZT-Y-40 |
22228 |
27224 |
31435 |
35146 |
38499 |
44386 |
49704 |
54448 |
|
WZT-Y-50 |
27785 |
34030 |
39294 |
43932 |
48124 |
55483 |
62130 |
68060 |
|
Tp-tw=10℃ |
|
WZT-Y-15 |
9277 |
11360 |
13118 |
14666 |
16067 |
18552 |
20741 |
22722 |
|
WZT-Y-20 |
12368 |
15147 |
17492 |
19555 |
21422 |
24737 |
27655 |
30295 |
|
WZT-Y-25 |
15460 |
18934 |
21863 |
24444 |
26777 |
30921 |
34568 |
37869 |
|
WZT-Y-30 |
18552 |
22721 |
26236 |
29333 |
32132 |
37104 |
41482 |
45344 |
|
WZT-Y-40 |
24737 |
30293 |
34981 |
39110 |
42843 |
61841 |
69137 |
75738 |
|
Tp-tw=12℃ |
|
WZT-Y-15 |
10113 |
12386 |
14301 |
15990 |
17515 |
20225 |
22612 |
24770 |
|
WZT-Y-20 |
13483 |
16514 |
19068 |
21319 |
23354 |
26967 |
30149 |
33027 |
|
WZT-Y-25 |
16854 |
20643 |
23835 |
26649 |
29192 |
33710 |
37686 |
41284 |
|
WZT-Y-30 |
20225 |
24772 |
28602 |
311979 |
35031 |
40451 |
45224 |
49540 |
|
WZT-Y-40 |
26967 |
33029 |
38136 |
42638 |
46707 |
53935 |
60298 |
66055 |
|
WZT-Y-50 |
33710 |
41286 |
47670 |
53298 |
58384 |
67418 |
75374 |
82567 |
|
Tp-tw=15℃ |
|
WZT-Y-15 |
11226 |
13749 |
15876 |
17751 |
19445 |
22452 |
25703 |
27450 |
|
WZT-Y-20 |
14969 |
18332 |
21168 |
23668 |
25925 |
29936 |
33471 |
36665 |
|
WZT-Y-25 |
18722 |
22916 |
26460 |
29585 |
32407 |
37420 |
41838 |
45830 |
|
WZT-Y-30 |
22454 |
27499 |
32345 |
35501 |
38890 |
44903 |
50285 |
54996 |
|
WZT-Y-40 |
29888 |
3665 |
4236 |
47335 |
51852 |
59872 |
66941 |
73329 |
|
WZT-Y-50 |
37422 |
45830 |
52920 |
59170 |
64814 |
74840 |
83677 |
91661 |

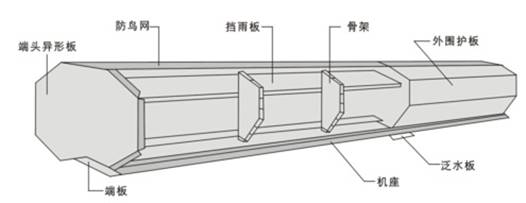

三、构造图

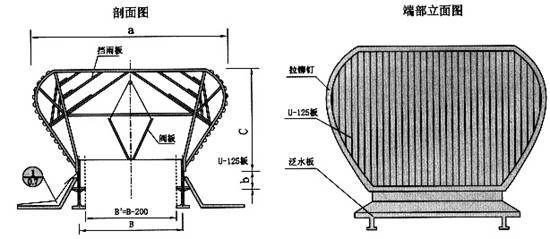

四、规格型号及外形尺寸表
|
外形尺寸表 |
|
序号 |
型号 |
喉口尺寸A(mm) |
外形尺寸及重量 |
电机功率
(kW/6m) |
|
a(mm) |
b+c(mm) |
重量(Kg/m) |
|
1 |
WZT-Y-15 |
1500 |
2700 |
2200 |
185 |
0.37 |
|
2 |
WZT-Y-20 |
2000 |
3720 |
2700 |
240 |
0.37 |
|
3 |
WZT-Y-25 |
2500 |
4650 |
2900 |
295 |
0.37 |
|
4 |
WZT-Y-30 |
3000 |
5270 |
3100 |
350 |
0.55 |
|
5 |
WZT-Y-40 |
4000 |
7440 |
3940 |
490 |
0.55 |
|
6 |
WZT-Y-50 |
5000 |
9300 |
4600 |
630 |
0.75 | |
注：风荷载为1200Pa屋顶通风器每L3米组成一个单元，所以完整的屋顶通风器由两个端头单元和若干个中间单元组成，电源380V/3/50Hz
|

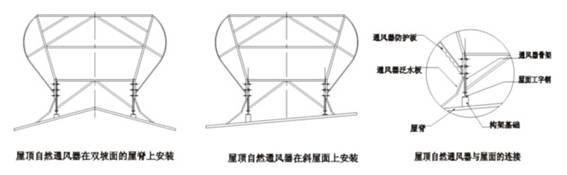

五、屋顶通风器的安装示图 |
|
屋顶通风器安装在用户提供的基础构架上，构架面应做成水平。可以单排布置，也可双排布置，可布置在双坡屋面的屋脊处，也可布置在斜屋面上。屋顶通风器安装完毕后，应作防水处理。 |
|
|
|
订货须知：
1、请注明屋顶通风器的型号，规格，每组长度、总长度及颜色等；
2、若用户对屋顶通风器的阀板及喉口围板有保温防结露要求，请说明；
3、 本公司也可根据用户需要，白日提供非标准规格的屋顶通风器。 |
