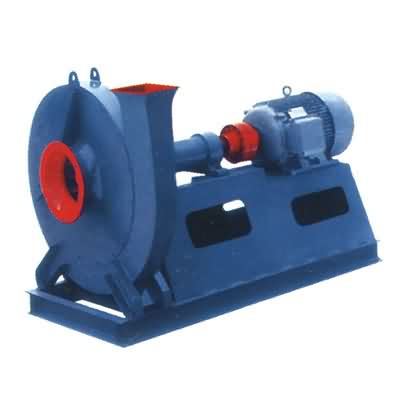

9-19和9-26高压风机

9-19,9-26系列高压离心风机，与国内外同类型的风机相比具有效率高、噪音低、性能曲线平坦等优点。 　
    二、适用范围：　
　　该风机一般用锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自然，不含粘性物质之气体。介质温度不超过80度，但也可根据用户要求制成高温风机。介质中所含尘土及硬质颗料不大于150mg/立方米。


9-19高压离心通风机性能参数表
机号
No 传动方式 转速
R/min 序号 流量
m3/h 全压
Pa 内效率
 内功率
kw 所需功率
kw 电动机
         型号 功率kw
4 A 2900 1 824 3584 70 1.16 1.5 Y90L-2 2.2
   2 970 3665 73.5 1.33 1.7
   3 1116 3647 75.5 1.48 1.9
   4 1264 3597 76 1.64 2.1
   5 1410 3507 75.5 1.80 2.3 Y100L-2 3
   6 1558 3384 73.3 1.97 2.6
   7 1704 3253 70 2.17 2.6
4.5 A 2900 1 1174 4603 71.2 2.07 2.5 Y112M-2 4
   2 1397 4684 75 2.38 2.9
   3 1616 4672 77 2.68 3.2
   4 1839 4580 77.3 2.98 3.6
   5 2062 4447 76.2 3.29 3.9
   6 2281 4297 73.8 3.63 4.4 Y132S1-2 5.5
   7 2504 4112 70 4.03 4.8
5 A 2900 1 1610 5697 72.7 3.43 4.1 Y132S2-2 7.5
   2 1932 5768 76.2 3.98 4.8
   3 2254 5740 78.2 4.50 5.4
   4 2576 5639 78.5 5.04 5.8
   5 2844 5517 77.2 5.54 6.4
   6 3166 5323 74.5 6.17 7.1
   7 3488 5080 70.5 6.86 7.9 Y160M1-2 11
5.6 A 2900 1 2262 7182 <, DIV cent, er , align,>72.7
  6.05 7.0 Y160M1-2 11
   2 2714 7273 76.2 7.02 8.1
   3 3167 7236 78.2 7.93 9.1
   4 3619 7109 78.5 8.88 10.2
   5 3996 6954 77.2 9.76 11.2 Y160L-2 18.5
   6 4448 6709 74.5 10.88 12.5
   7 4901 6400 70.5 12.09 13.9
6.3 A 2900 1 3220 9149 72.7 10.91 12.5 Y160L-2 18.5
   2 3865 9265 76.2 12.65 14.5
   3 4509 9219 78.2 14.30 16.4
   4 5153 9055 78.5 16.00 18.4
   5 5690 8857 77.2 17.59 20.2 Y200L1-2 30
   6 6334 8543 74.5 19.60 22.5
   7 6978 8148 70.5 21.79 25.1
7.1 D 2900 1 4610 11717 72.7 19.83 23.3 Y200L2-2 37
   2 5532 11868 76.2 22.99 27
   3 6454 11807 78.2 25.99 30.5
   4 7376 11596 78.5 29.09 34.1
   5 8144 11340,  77.2 31.98 37.5 Y250M-2 55
   6 9066 10935 74.5 35.63 41.8
   7 9988 10426 70.5 39.62 46.5
8 D 2900 1 6594 15034 72.7 36.02 42.3 Y280S-2 75
   2 7913 15229 76.2 41.75 49.0
   3 9232 15151 78.2 47.21 55.4
   4 10550 14877 78.5 , <, DIV center lign="center" a,>52.83
  62.0
   5 11649 14546 77.2 58.08 68.2
   6 12968 14021 74.5 64.71 75.9 Y315S-2 110
   7 14287 13362 70.5 71.95 84.4
8 D 1450 1 3297 3620 72.7 4.5 5.5 Y132M-4 7.5
   2 3957 3665 76.2 5.22 6.1
   3 4616 3647 78.2 5.90 6.9
   4 5275 3584 78.5 6.60 7.7 Y160L-4 15
   5 5825 3507 77.2 7.26 8.5
   6 6484 3384 74.5 8.09 9.5
   7 7144 3231 70.5 8.99 10.6
9 D 1450 1 4695 4597 72.7 8.11 9.5 Y160L-4 15
   2 5633 4655 76.2 9.41 11.0
   3 6572 4632 78.2 10.63 12.5
   4 7511 4551 78.5 11.90 14.0
   5 8294 4453 77.2 13.08 15.4 Y180L-4 22
   6 9233 4297 74.5 14.58 17.1
   7 10171 4101 70.5 16.21 19.0
10 D 1450 1 6440 5840 76.5 13.38 15.7 Y200L-4 30
   2 7942 5941 80 16.03 18.8
   3 9445 5891 81.5 18.59 21.8
   4 10947 5740 81 21.12 24.8
   5 12450 5495 78.2 23.84 28.0
   6 13952 5244 74.5 26.79 31.4 Y225S-4 37
   7 15455 4958 70 29.88 35.1
11.2 D 1450 1 9047 7364 76.5 23.58 27.7 Y225M-4 45
   2 11158 7491 80 28.25 33.2
   3 13269 7428 81.5 32.76 38.4
   4 15380 7236 81 37.22 43.7
   5 17491 6927 78.2 42.02 49.3 Y280S-4 75
   6 19602 6609 74.5 47.21 55.4
   7 21713 6246 70 52.66 61.8
11.2 D 960 1 5990 3182 76.5 6.84 8.0 Y180L-6 15
   2 7388 3237 80 8.20 9.6
   3 8785 3210 81.5 9.51 11.2
   4 10182 3128 81 10.80 12.7
   5 11580 2996 78.2 12.19 14.3
   6 12978 2860 74.5 13.70 16.1 Y200L2-6 22
   7 14375 2705 70 15.28 17.9
12.5 D 1450 1 12577 9229 76.5 40.84 47.9 Y280S-4 75
   2 15512 9390 80 48.92 57.4
   3 <,, SPAN style="FONT-FAMILY: 'Tahoma','sans-serif'; FONT-SIZE: 12px" lang=EN-US>18447 9310 81.5 56.72 66.6
   4 21381 9068 81 64.46 75.6 Y315S-4 110
   5 24316 8678 78.2 72.76 85.4
   6 27251 8278 74.5 81.75 95.9
   7 30186 7822 70 91.18 107.0
12.5 D 960 1 8327 3975 76.5 11.85 13.9 Y200L2-6 22
   2 10270 4043 80 14.20 16.7
   3 12213 4009 81.5 16.46 19.3
   4 14156 3907 81 18.71 21.9
   5 16099 3741 78.2 21.11 24.8 Y250M-6 37
   6 18042 3571 74.5 23.72 27.8
   7 19985 3377 70 26.46 31.1
14 D 1450 1 17670 11668 76.5 71.97 84.5 Y315M-4 132
   2 21793 11874 80 86.22 101.2
   3 25916 11771 81.5 99.96 117.3
   4 30040 11464 81 113.59 133.3 Y355M-4 220
   5 34163 10967 78.2 128.22 150.5
   6 38286 10457 74.5 144.06 169.1
   7 42409 9878 70 160.69 188.6
14 D 960 1 11699 5004 76.5 20.89 24.5 Y250M-6 37
   2 14428 5090 80 25.02 29.4
   3 17158 5047 81.5 29.01 34.0
   4 19888 4917 81 32.97 38.7 Y315S-6 75
   5 22618 4709 78.2 37.21 43.7
   6 25348 4494 74.5 41.81 49.1
   7 28078 4249 70 46.63 54.7
16 D 1450 1 26377 15425 76.5 140.31 164.6 Y355M3-4 315
   2 32531 15700 80 168.09 197.2
   3 38686 15563 81.5 194.89 228.7
   4 44841 15151 81 221.46 259.9
   5 50995 14488 78.2 249.98 293.3
   6 57150 13808 74.5 280.88 329.6 JS138-4 410
   7
,  63305 13035 70 313.29 367.6
16 D 960 1 17463 6570 76.5 40.72 47.8 Y315S-6 75
   2 21538 6683 80 48.78 57.2
   3 25613 6627 81.5 56.56 66.4
   4 29687 6456 81 64.27 75.4 Y315L1-6 110
   5 33762 6180 78.2 72.55 85.1
   6 37837 5898 74.5 81.52 95.7
   7 41912 5575 70 90.92 106.7
9-26A、D型参数表
机号 转速 配用电机 流量 全压
(No) (r/min) (Kw-P) (m3/h) (Pa)
3.15 A 2900 1.5-2 1073-1321 2388-2284
  2.2-2 1405-1570 2236-2112
3.5 A 2900 2.2-2 1472-1812 2949-2820
  3-2 1927-2153 2761-3407
4A 2900 5.5-2 2198-3215 3852-3407
4.5 A 2900 7.5-2 3130-3685 4910-4776
  11-2 3963-4792 4661-4256
5 A 2900 15-2 4293-6349 6035-5381
  18.5-2 4293-6762 6035-5180
5.6A 2900 22-2 6032-7185 7610-7400
  30-2 7766-9500 7218-6527
6.3A 2900 45-2 8588-11883 9698-8915
  55-2 12699-13525 8636-8310
7.1D 2900 75-2 12292-14643 12427-12078
  110-2 15862-19360 11776-10635
8D 2900 132-2 17584-20947 15955-15504
  200-2 22640-27696 15112-13634
 1450 18.5-4 8792-12166 3834-3529
  30-4 13001-13848 3421-3294
9D 1450 30-4 12518-14913 4869-4736
  45-4 16118-19717 4620-4181
10D 1450 55-4 17172-21465 6143-5920
  75-4 23612-30052 5761-5065
11.2D 1450 110-4 24126-36189 7747-7009
  132-4 39205-42221 6691-6382
 960 30-6 15973-21963 3346-3140
  37-6 23959-27935 3013-2763
12.5D 1450 160-4 33540-41925 9713-9356
 960 45-6 22206-27757 4179-4028
  75-6 30533-38860 3921-3450
14D 1450 250-4 47121-53011 12285-12109
  410-4 58902-82463 11830-10095
 960 75-6 31197-35097 5262-5188
  110-6 38997-54596 5071-4341
16D 1450 500-4 70339-79131 16250-16014
  850-4 87923-123090 15640-13324
 960 185-6 46569-69854 6911-6254
  220-6 75675-81496 5971-5696
