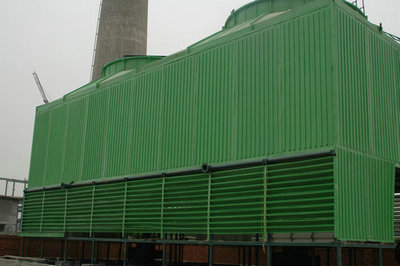

机力通风无填料喷雾冷却塔
    一、概述
    我公司生产的系列机力通风无填料喷雾冷却塔，是我公司与上海复旦大学在机力通风有填料冷却塔的基础上，研制开发成功的新一代循环水冷却塔。
    本系列冷却塔是依靠顶部的电机风机，强行把塔外的冷空气，经塔下部的进风百叶窗吸入塔内；热水由布水系统均匀分布到各个雾化器经喷头使热水向上方喷射雾化，与进塔的空气同向上升，并进行热交换，雾滴上升到一定高度后靠自重自然下落，这时又与正在上升的冷空气相遇再次进行热交换，湿热空气由风机排出塔外，冷却水集中后进入积水池。

 二、产品标记

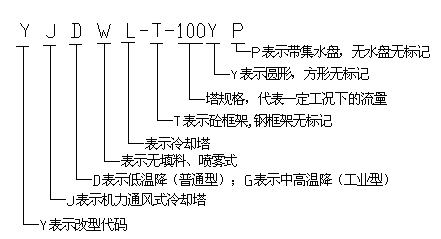

    YJD(G)WL系列机力通风无填料冷却塔，按温降等级、塔体框架材质、塔体形状、有无集水盘等进行标记：

标记示例：YJDWL－500表示机力通风普通型无填料喷雾冷却塔，钢结构框架、方形、无水盘、流量500m3/h。
标记示例：YJGWL－200YP表示机力通风工业型无填料喷雾冷却塔，钢结构框架、圆形、带集水盘、流量200m3/h。
标记示例：YJGWL－T－2000表示机力通风工业型无填料喷雾冷却塔，砼框架、方形、无水盘、流量2000m3/h。    三、标准设计工况

 四、组成及特点
组成：
    1、塔体承力部件：为钢结构或砼体结构，自振频率12HZ，运行的振幅小于0.09mm，钢件采取镀锌后涂环氧沥青漆二层的加强防腐措施。
    2、围护部件：选用我公司生产的玻璃钢材质面板，表面涂有彩色耐候型胶衣树脂，具有优良的耐酸、碱、盐等多种化学物质的腐蚀性能，亦不会被雨雪侵蚀而导致性能下降，可以长期暴露于紫外线下，可抵御湿气、热气、寒风的冲击，长期使用仍能保持其性能及颜色的稳定性，因此非常适用于化工行业、盐雾腐蚀性强的沿海地区以及空气污染严重地区。
    3、导流风筒：为动能回收型，合理的风筒曲线使气流组织合理、效率高，显著地回收了动能损失(使动能损失减少36％)，风筒为玻璃钢材质、轻质高强、耐腐蚀。
    4、风机：对于流量小于1000吨的冷却塔，可选用高强度铝合金材质风机；流量大于1000吨的冷却塔，应选用环氧玻璃钢材质风机，叶片为先进的机翼型，风机气动力合理、风量大、运转平稳、噪声低、效率高、耐腐蚀。风机设置飞轴限位装置，设置监控系统(单独定货)，具有振动、油温、油位监控功能，可实现远程自动显示、报警及停机功能(带DCS信号输出)。控制方式采用控制室集中控制与就地控制相结合，实现监视、控制、报警、连锁。
    5、电机：是清华大学专为我公司100-1000吨的冷却塔配套而设计的， NGW-L-F系列冷却塔配套专用减速电机,齿轮采用合金结构，经高精度切削加工热处理而成。具有强度高、韧性好、精度高等优点；流量大于1000吨的冷却塔应选用Y系列户外型电机，卧式减速机亦有油温、振动报警装置(油位控制如需要须另配)。
    6、雾化器：我公司采用专业技术开发研制成功的YHS系列冷却塔专用雾化器，选用本雾化器时，可根据冷却水的温度、介质成份、浓度等条件，分别选用不同材质的雾化器(详见雾化器材质选用表)，雾化器喷头360°可调、强度高、耐高温、耐腐蚀、耐水气的冲刷，使用寿命16年以上，连续运行3年无维护。
    7、收水器：我公司针对无填料冷却塔风量大、水量大的特点，特别研制开发了专门用于本型塔的低阻“YHS-II型”收水器，收水器片间无透视现象，收水器块体之间、收水器与塔体壁板之间搭接密实，飘水率小。
    8、导流装置：为减少风的阻力，我公司研制开发了导流装置，特别在风阻大的关键部位增加了导流板，使风阻降低20％左右。
    9、防冻装置：为使本塔适应北方寒冷的气候，我公司特别加装了防冻装置，使冷却塔在零下40度的寒冷气候中正常运行不结冰(订货时应提前说明)。
特点：
    我公司生产的无填料冷却塔，采用上喷型雾化装置，改变了机械通风冷却塔的传统结构，不需要淋水填料，工艺结构的更新，使本系列冷却塔具有以下特点：
    1、系统阻力小、气流风量大：
本系列冷却塔因无填料并增加了冷却塔导流装置，使它的系统阻力大大降低，静压只是填料塔的一半，阻力的降低使风机的风量相应增加。
    2、气水接触面积大、冷却效果好：
    无填料喷雾塔将雾化装置安装在进风口上沿水平面上，水向上喷射成雾状后，在塔内先上升后下落，与上升气流接触时，有顺流和逆流两个冷却过程，保证了热交换时间。另外也可以通过调整雾化装置的安装角度和风机的安装角度，使雾滴大小和气流的速度得到控制，雾滴在塔内悬浮适当的时间，增加了气水比，增强了冷却效果。
    3、维护方便：
    塔体内部空间大，每处都能进入维修保养，十分方便。此塔省去了填料除垢、更换填料的工续和费用，从根本上杜绝了因填料碎片堵塞水泵而影响设备正常运行的现象。
    4、适用范围广
    我公司生产的本塔及塔内部件，从材质上(材质选择可与我公司联系)多种多样，可满足不同腐蚀条件、不同温降冷却水的需求；也可对原有填料塔进行改造，使塔的运行效果达到用户要求；我公司具有冷却塔设计选型科技人才，可为设计院及用户提供特殊需求的冷却塔塔型。
    5、综合特点：我公司生产的无填料系列冷却塔，是经详细的热力及阻力计算，并结合大量工程实践经验而产生的，其具有热工效率高、降温效果好、性能稳定、外形美观、噪声低、施工安装方便、寿命长等特点。
    五、选塔须知
    1、标准工况一般条件可按此样本选型，非标准工况时，科技向我公司提供当地气象条件(或塔所处的地理位置)及对冷却塔的特殊要求，由我公司专业技术人员经过冷却塔热力及阻力性能计算程序计算确定。
    2、需用循环水量超过冷却塔参数表中的流量时，可以选择多台并联。
    3、循环水的浊度不大于100mg/l，短期不大于200mg/l。必要时需采取灭藻及水质稳定措施。
    4、当冷却塔用于浊环水使用时，订货时应提前说明，以便选用更合理的雾化器。
    5、冷却塔的基础所承载荷见“基础埋板及荷载表”。
    6、特别注意：布水系统是按名义水量设计的，如实际水量与名义水量相差±8％时订货时科技说明，以便修改设计。
    7、对于冷月平均气温低于－10℃的地区订货时应说明，以便采取防结冰措施。
    8、用冷却塔积水盘作积水池时，应注意水盘容积一般为名义冷却流量时的1.5min左右的停留时间之量，另须安装“溢流管”、“补水管”等，应在订货时特别提出。
    9、本塔设计地震烈度小于9度，风载700Pa。
    10、冷却塔无水盘时，其水池容积由有关设计人员决定，基础布置参照本说明书设计。
    11、塔顶的避雷保护装置和指示灯由建设单位统一安排。
    六、安装
    1、冷却塔安装时，应与建筑物保持一定距离，距离为百叶窗高度的2.5倍，应避免安装在室内或靠近露天热源的地方。
    2、冷却塔的基础应保持水平，并确保进水管路安装平稳，运行时无明显震动。
    3、为避免较大杂物进入雾化喷头，在组装雾化装置前，应仔细清理装置内的杂物。
    4、冷却塔的零部件在运输、存放的过程中，其上不准堆压重物，不得曝晒，且注意明火。
    5、应在冷却塔进水接管前安装阀门、与水质情况相适应的除砂器或除污器、管道过滤器、流量计、温度计和压力表(0～0.4MPa)。
    七、运行与维护
    1、日常运行中，接管处压力科技控制在“主要技术参数表”中的进塔水压范围内。
    2、冷却塔正常维修时，不得动用明火、如需动用明火，科技采取措施。
    3、定期检查冷却塔的运行情况，发现问题及时解决。
    4、冷却塔的风机叶片安装角度可调，但要保证角度一致，且电机的电流不能超过电机的额定电流。

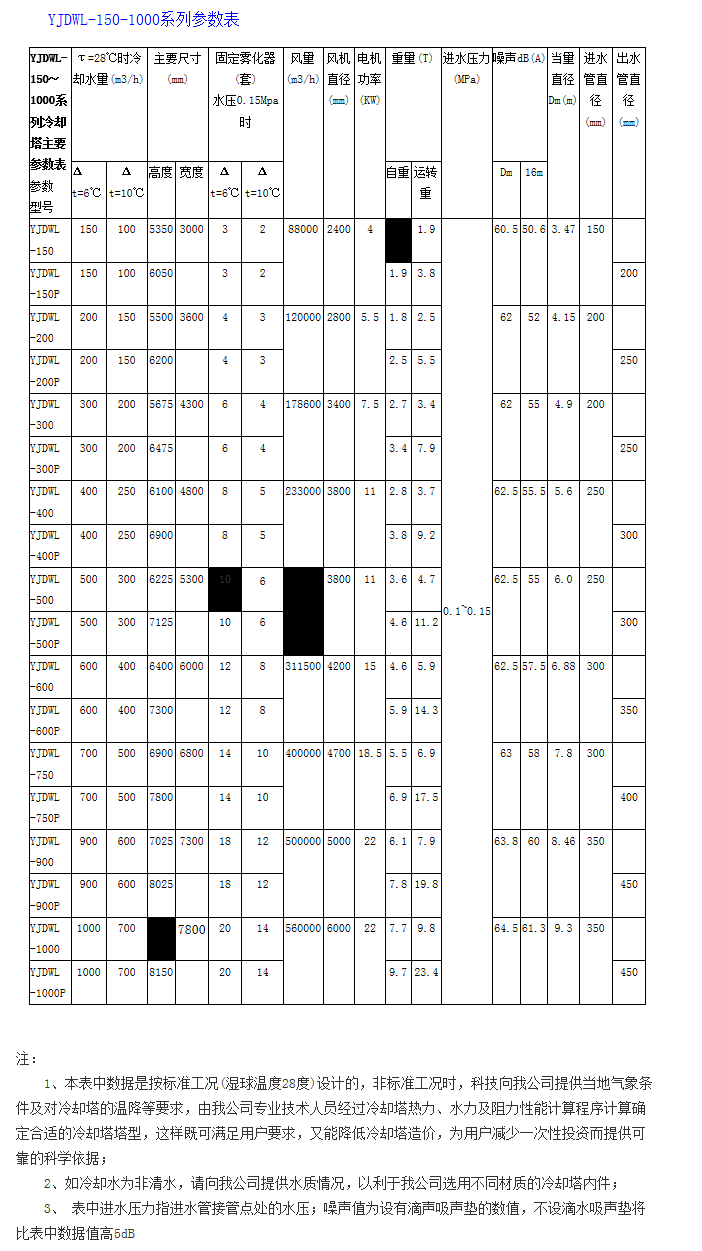

    YJDWL-150-1000系列参数表

注：
    1、本表中数据是按标准工况(湿球温度28度)设计的，非标准工况时，科技向我公司提供当地气象条件及对冷却塔的温降等要求，由我公司专业技术人员经过冷却塔热力、水力及阻力性能计算程序计算确定合适的冷却塔塔型，这样既可满足用户要求，又能降低冷却塔造价，为用户减少一次性投资而提供可靠的科学依据；
    2、如冷却水为非清水，请向我公司提供水质情况，以利于我公司选用不同材质的冷却塔内件；
    3、 表中进水压力指进水管接管点处的水压；噪声值为设有滴声吸声垫的数值，不设滴水吸声垫将比表中数据值高5dB
