3、横流冷却塔

作者：admin 发布日期：2011/12/28 13:40:30 点击：6664

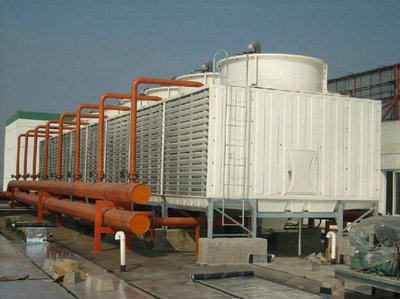

横流式冷却塔

横流式冷却塔本系列方形横流式玻璃钢冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。由于两侧进风，填料由水池底部直接堆放到配水槽，无滴水声，所以本塔的噪声小。具体产品特点如下：
1、散热效果好
    采用专为本系列冷却塔设计的热交换填料，其换热面积大幅度提高。填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。
2、节省电力
    采用通风阻力小的填料和由专为横流冷却塔设计的机翼型风机，从而减小所配用的电机功率，超低噪声型采用的电机功率更小，更节省电力，也可根据用户的要求，配用双速电机来节电。
3、运转噪声低
    采用清华大学专为冷却塔而设计的机翼低噪声轴流式风机和专为冷却塔而设计的低噪声电机，从而降低了冷却塔的运转噪声。超低噪声系列冷却塔的运转噪声更低，符合环保要求。若配用双速电机，在夜间低速运行时，还能使噪声再下降2-3dB(A),用户需要双速电机应在订货时单独提出要求。
4、良好的耐腐蚀性
    塔体、水槽及面板均采用具有良好耐腐蚀性能的FRP材质，并在胶衣树脂中加有光稳定剂，具有良好的抗老化性能，经久不变色。塔体钢结构件在加工后采用镀锌处理，提高冷却塔的耐腐蚀性能，在正常使用寿命内，不需另外防腐。
5、组合方便
    可采用组合方式来满足不同工况的要求，用户也可根据场地情况进行任意组合，并可根据用户的建筑物特点，调整冷却塔的外观。如用户场地十分有限。我公司也可针对用户的特殊要求进行设计，满足用户对热力性能及噪声的要求。
6、维护方便
    本系列冷却塔为组合式设计，相邻冷却塔空气室相互隔开，可在部分冷却塔正常运转的前提下，进行维护检修等工作。

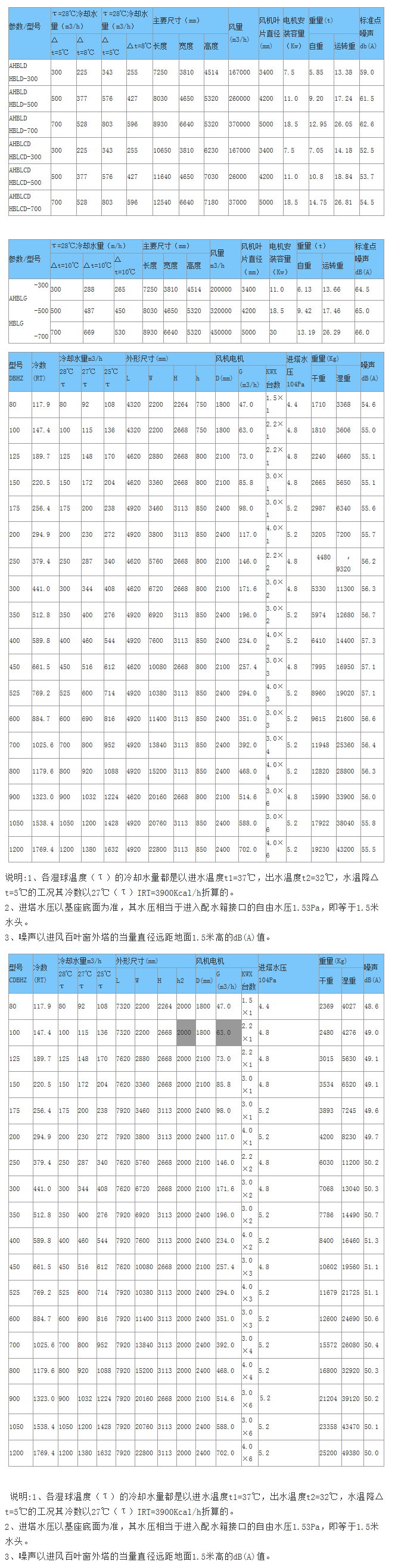

参数/型号	τ=28℃冷却水量（m3/h）		τ=28℃冷却水量（m3/h）		主要尺寸（mm）			风量(m3/h)	风机叶片直径(mm)	电机安装容量（Kw）	重量(t)		标准点噪声 db(A)
参数/型号	△t=5℃	△t=8℃	△t=5℃	△t=8℃	长度	宽度	高度	风量(m3/h)	风机叶片直径(mm)	电机安装容量（Kw）	自重	运转重	标准点噪声 db(A)
AHBLD HBLD-300	300	225	343	255	7250	3810	4514	167000	3400	7.5	5.85	13.38	59.0
AHBLD HBLD-500	500	377	576	427	8030	4650	5320	260000	4200	11.0	9.20	17.24	61.5
AHBLD HBLD-700	700	528	803	596	8930	6640	5320	370000	5000	18.5	12.95	26.05	62.6
AHBLCD HBLCD-300	300	225	343	255	10650	3810	6230	167000	3400	7.5	7.05	14.18	52.5
AHBLCD HBLCD-500	500	377	576	427	11640	4650	7030	26000	4200	11.0	10.8	18.84	53.7
AHBLCD HBLCD-700	700	528	803	596	12540	6640	7180	37000	5000	18.5	14.75	26.81	54.5

参数/型号	τ=28℃冷却水量（m/h）			主要尺寸（mm）			风量 m3/h	风机叶片直径（mm）	电机安装容量（Kw）	重量（t）		标准点噪声 dB(A)
参数/型号	△t=10℃	△t=10℃	△t=10℃	长度	宽度	高度	风量 m3/h	风机叶片直径（mm）	电机安装容量（Kw）	自重	运转重	标准点噪声 dB(A)
-300 AHBLG -500 HBLG -700	300	288	265	7250	3810	4514	200000	3400	11.0	6.13	13.66	64.5
	500	487	450	8030	4650	5320	320000	4200	18.5	9.42	17.46	65.0
	700	669	530	8930	6640	5320	450000	5000	30	13.19	26.29	66.0

型号 DBHZ	冷数 (RT)	冷却水量m3/h			外形尺寸(mm)				风机电机			进塔水压 104Pa	重量(Kg)		噪声 dB(A)
型号 DBHZ	冷数 (RT)	28℃ τ	27℃ τ	25℃ τ	L	W	H	h	D(mm)	G (m3/h)	KWX 台数	进塔水压 104Pa	干重	湿重	噪声 dB(A)
80	117.9	80	92	108	4320	2200	2264	750	1800	47.0	1.5×1	4.4	1710	3368	54.6
100	147.4	100	115	136	4320	2200	2668	750	1800	63.0	2.2×1	4.8	1810	3606	55.0
125	189.7	125	148	170	4620	2880	2668	800	2100	73.0	2.2×1	4.8	2240	4660	55.1
150	220.5	150	172	204	4620	3360	2668	800	2100	85.8	3.0×1	4.8	2665	5650	55.1
175	256.4	175	200	238	4920	3460	3113	850	2400	98.0	3.0×1	5.2	2987	6340	55.6
200	294.9	200	230	272	4920	3800	3113	850	2400	117.0	4.0×1	5.2	3205	7200	55.7
250	379.4	250	287	340	4620	5760	2668	800	2100	146.0	2.2×2	4.8	4480	, 9320	56.2
300	441.0	300	344	408	4620	6720	2668	800	2100	171.6	3.0×2	4.8	5330	11300	56.3
350	512.8	350	400	276	4920	6920	3113	850	2400	196.0	3.0×2	5.2	5974	12680	56.7
400	589.8	400	460	544	4920	7600	3113	850	2400	234.0	4.0×2	5.2	6410	14400	57.3
450	661.5	450	516	612	4620	10080	2668	800	2100	257.4	3.0×3	4.8	7995	16950	57.1
525	769.2	525	600	714	4920	10380	3113	850	2400	294.0	4.0×3	5.2	8960	19020	57.1
600	884.7	600	690	816	4920	11400	3113	850	2400	351.0	3.0×3	5.2	9615	21600	56.6
700	1025.6	700	800	952	4920	13840	3113	850	2400	392.0	3.0×4	5.2	11948	25360	56.4
800	1179.6	800	920	1088	4920	15200	3113	850	2400	468.0	4.0×4	5.2	12820	28800	56.3
900	1323.0	900	1032	1224	4620	20160	2668	800	2100	514.6	3.0×6	4.8	15990	33900	56.0
1050	1538.4	1050	1200	1428	4920	20760	3113	850	2400	588.0	3.0×6	5.2	17922	38040	55.8
1200	1769.4	1200	1380	1632	4920	22800	3113	850	2400	702.0	4.0×6	5.2	19230	43200	55.5

说明:1、各湿球温度（τ）的冷却水量都是以进水温度t1=37℃，出水温度t2=32℃，水温降△t=5℃的工况其冷数以27℃（τ）IRT=3900Kcal/h折算的。
2、进塔水压以基座底面为准，其水压相当于进入配水箱接口的自由水压1.53Pa，即等于1.5米水头。
3、噪声以进风百叶窗外塔的当量直径远距地面1.5米高的dB(A)值。

型号 CDBHZ	冷数 (RT)	冷却水量m3/h			外形尺寸(mm)				风机电机			进塔水压 104Pa	重量(Kg)		噪声 dB(A)
型号 CDBHZ	冷数 (RT)	28℃ τ	27℃ τ	25℃ τ	L	W	H	h2	D(mm)	G (m3/h)	KWX 台数	进塔水压 104Pa	干重	湿重	噪声 dB(A)
80	117.9	80	92	108	7320	2200	2264	2000	1800	47.0	1.5×1	4.4	2369	4027	48.6
100	147.4	100	115	136	7320	2200	2668	2000	1800	63.0	2.2×1	4.8	2480	4276	49.0
125	189.7	125	148	170	7620	2880	2668	2000	2100	73.0	2.2×1	4.8	3015	5630	49.1
150	220.5	150	172	204	7620	3360	2668	2000	2100	85.8	3.0×1	4.8	3534	6520	49.1
175	256.4	175	200	238	7920	3460	3113	2000	2400	98.0	3.0×1	5.2	3893	7245	49.6
200	294.9	200	230	272	7920	3800	3113	2000	2400	117.0	4.0×1	5.2	4200	8230	49.7
250	379.4	250	287	340	7620	5760	2668	2000	2100	146.0	2.2×2	4.8	6030	11200	50.2
300	441.0	300	344	408	7620	6720	2668	2000	2100	171.6	3.0×2	4.8	7068	13040	50.3
350	512.8	350	400	276	7920	6920	3113	2000	2400	196.0	3.0×2	5.2	7786	14490	50.7
400	589.8	400	460	544	7920	7600	3113	2000	2400	234.0	4.0×2	5.2	8400	16460	51.3
450	661.5	450	516	612	7620	10080	2668	2000	2100	257.4	3.0×3	4.8	10602	19560	51.1
525	769.2	525	600	714	7920	10380	3113	2000	2400	294.0	4.0×3	5.2	11679	21725	51.1
600	884.7	600	690	816	7920	11400	3113	2000	2400	351.0	3.0×3	5.2	12600	24690	50.6
700	1025.6	700	800	952	7920	13840	3113	2000	2400	392.0	3.0×4	5.2	15572	26080	50.4
800	1179.6	800	920	1088	7920	15200	3113	2000	2400	468.0	4.0×4	5.2	16800	32920	50.3
900	1323.0	900	1032	1224	7920	20160	2668	2000	2100	514.6	3.0×6	<, P align=left class=MsoNormal style="TEXT-ALIGN: left; LINE-HEIGHT: 180%; mso-pagination: widow-orphan; mso-margin-top-alt: auto; mso-margin-bottom-alt: auto">4.8	21204	39120	50.2
1050	1538.4	1050	1200	1428	7920	20760	3113	2000	2400	588.0	3.0×6	5.2	23358	43470	50.1
1200	1769.4	1200	1380	1632	7920	22800	3113	2000	2400	702.0	4.0×6	5.2	25200	49380	50.0
