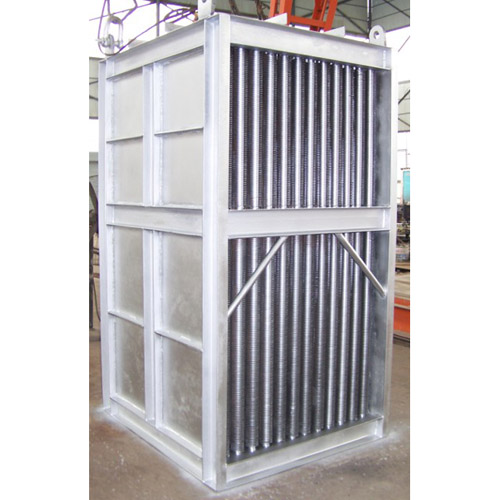

4、热管换热器
作者:admin   发布日期:2012-10-27 17:45:42   点击:3367

一、热管换热器概述

热管是一种具有高导热性能的传热元件,它通过在全封闭真空管壳内工质的蒸发与凝结来传递热量,具有很高的导热性、良好的等温性、冷热两侧的传热面积可任意改变、可远距离传热、可控制温度等一系列优点。以热管为传热元件的换热器具有传热效率高、结构紧凑、流体阻损小、有利于控制露点腐蚀等优点。目前已广泛应用于冶金、化工、炼油、锅炉、陶瓷、交通、轻纺、机械等行业中,作为废热回收和工艺过程中热能利用的节能设备,取得了显著的经济效益。
二、热管换热器结构
    热管换热器主要由壳体、管束(换热管)、隔板组成,热管由管壳、管芯、组成。
热管换热器可分为:气—气式、气-汽式、气—液式、液—液式、液—气式。按照回收器的结构形式可分为:整体式、分离式和组合式。
三、热管换热器主要特点
1、热管换热器可以通过换热器的中隔板使冷热流体完全分开,在运行过程中单根热管因为磨损、腐蚀、超温等原因发生破坏时基本不影响换热器运行。热管换热器用于易然、易爆、腐蚀性强的流体换热场合具有很高的可靠性。
2、热管换热器的冷、热流体完全分开流动,可以比较容易的实现冷、热流体的逆流换热。冷热流体均在管外流动,由于管外流动的换热系数远高于管内流动的换热系数,用于品位较低的热能回收场合非常经济。
3、对于含尘量较高的流体,热管换热器可以通过结构的变化、扩展受热面等形式解决换热器的磨损和堵灰问题。
4、热管换热器用于带有腐蚀性的烟气余热回收时,可以通过调整蒸发段、冷凝段的传热面积来调整热管管壁温度,使热管尽可能避开较大的腐蚀区域。
四、热管换热器用途
※化学工业
1、硫酸系统热管换热器回收焚烧炉出口高温SOx气体的余热、在转化工段回收高温气体的余热,产生热水或蒸汽供系统使用。
2、 医药、日化工业热管换热器可用于回收药气或废气的余热,生产清洁热风,干燥物料。
3、 利用可变热导热管可对反应床层进行恒温控制的同时,取出或输入反应热。
4、 大型化肥厂合成对流段盘管;中、小型氮肥厂造气工程、变换工段,利用热管式蒸发器回收工艺气余热产生蒸汽供合成氨系统使用,变换工段一、二水加热器。
5、 甲醇转化炉对流段盘管。
6、 苯酐装置热容器。
※石油化工
1、 炼油厂的常压炉、减压炉、常减压二合一炉、加氢炉.减粘炉、重整炉等,利用热管式空气预热器回收出炉烟气的余热加热空气,以提高加热炉的送风温度。
2 炼油厂催化装置再生烟气和各种内、外取热器的余热回收,可产生中压蒸汽并用于动力系统。
3、乙烯裂解炉对流段盘管、炼油厂加热炉对流段盘管。
※冶金工业
1、炼铁厂用高炉烟气来预热空气、煤气的单预热或双预热整体式或分离式热管换热器,回收热风炉烟气余热,节约煤气,提高热风炉的升温速度、炉顶温度和送风温度降低炼铁焦比,节约焦炭。
2、利用热管式蒸汽发生器或翅片管式蒸汽发生器回收各种带冷机和环冷机所输送的烧结矿的显热,产生蒸汽。
※建材建筑
 对于水泥、陶瓷等建材行业,利用换热器回收窑炉烟气的余热,产生热风或热水。如热管式热风炉或热管.列管组合式热风炉,可产生500℃以下的热风,干燥清洁物料。建筑业热管式空气预热器可用于室外的新鲜空气和室内的浑浊空气之间的热交换;在集中空调制冷机组中,利用热管换热器口收废气余热产生低压蒸汽供空调制冷机组使用。
※交通工程
  近10年来,热管技术在交通工程上有很大的拓展,解决了很多以往几十 年都没有解决的问题,比如高寒高海拔地区的道路、桥梁、石油管线的保护,越来越多地以来热管元件了。具有代表性的是我国青藏铁路的建设,青藏铁路穿过很多冻土区域,因环保的要求,不能随意采取措施来保护铁路而去破坏土壤环境,热管不但能满足环保的要求,也能满足保护铁路的要求,它的工作原理只是在冬天的时候,通过传热,自动地缩小地上与地下的温差,从而使冻土在夏天不致融化,以达到保护铁路路基的目的。
※石油天然气工业
  高寒冷地区的石油或者其他流体的输送管线也会因季节的变化,导致管线的基础也会因季节的变化而变形,这种变化会破坏管线,导致重大事故。同时管道内的流体与管道摩擦也会产生大量的热量,这些热量累积起来非常客观,长期以往会对环境产生毁灭性的破坏,美国在建设阿拉斯加输油管线的时候,为了保护那里的永冻土层,在管线沿线设立了大量的热管以阻止管线热量向地下传播。
※电子工业
在电子工业领域,热管散热器也逐渐流行开来,这些散热器相比以往的普通的风冷或者水冷的方式来说,大大地节约了成本、降低的噪音、减少了空间要求、关键的散热效率是以往方式不可比拟的。小到笔记本里面,大到高铁动车里面都会用到新型的热管散热器。
