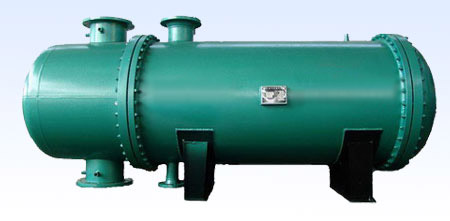

3、列管式换热器
作者:admin   发布日期:2012-10-27 17:42:59   点击:3212

一、列管式换热器概述

列管式换热器又称管壳式换热器,是目前石油化工生产中应用最广泛的一种换热器。它与其它换热器相比,主要优点是单位体积所具有的传热面积大,传热效果好,结构比较简单,处理能力大,适应性强,操作弹性大,尤其在高温、高压和大型装置中应用更为普遍。
二、列管换热器的结构
   管壳式换热器主要有壳体、管束、管板和封头等部分组成,壳体多呈圆形,内部装有平行管束,管束两端固定于管板上。在管壳换热器内进行换热的两种流体,一种在管内流动,其行程称为管程;一种在管外流动,其行程称为壳程。管束的壁面即为传热面。为提高管外流体给热系数,通常在壳体内安装一定数量的横向折流档板。折流档板不仅可防止流体短路,增加流体速度,还迫使流体按规定路径多次错流通过管束,使湍动程度大为增加。常用的档板有圆缺形和圆盘形两种,前者应用更为广泛.。
三、列管换热器的原理
列管换热器壳体内装有管束,管束是由许多无缝钢管两端固定在管板上组成的,固定的方法可用胀接法,也可用焊接法。
   一种流体通过管内流动,其行程称为管程,另一种流体在壳体与管束间的空隙流动,其行程称为壳程。流体在管内每通过管束一次称为一个管程,每通过壳体一次称为一个壳程。当换热器的传热面积较大时,管子数目较多,为提高管内流体的速度,可在两端封头内设置适当隔板,将全部管子平均分隔成若干组。这样,流体可每次只通过部分管子而往返管束多次,称为多管程。增加管程数虽然可以提高流速使对流传热系数增加,但随着管程数增加,流体流动阻力增加,动力费用增加,结构也变得复杂,故管程数不宜过多,通常多为2、4、6程。同样,为提高管外流速,可在壳体内安装纵向档板使流体多次通过壳体空间,称多壳程。壳程安装折流挡板,以常见的折流挡板有圆缺形(或称弓形)和圆盘形两种,前者应用较为广泛。在管壳式换热器内,由于管内外流体温度不同,壳体和管束的温度也不同。如两者温差很大, 换热器内部将出现很大的热应力,可能使管子弯曲,断裂或从管板上松脱。因此,当管束和壳体温度差超过50℃时,应采取适当的温差补偿措施,消除或减小热应力。
四、列管式换热器选型
我公司生产的换热器均经过计算程序选型,得出换热器的各项设计参数,保证换热器换热效果。配套冷却循环水为玻璃钢冷却塔或冷冻机提供,进入换热器的冷却水温度要根据工艺要求选择。
