18、陶瓷工业窑炉烟气脱硫
作者:admin   发布日期:2019-12-19 9:04:24   点击:1227

一、陶瓷工业窑炉脱硫概述
本工艺适用于陶瓷工业企业在使用辊道窑、隧道窑、梭式窑等窑炉,采用油、气、水煤浆、水煤气等燃料生产陶瓷过程中的烟气脱硫处理,其它类似窑炉烟气脱硫也可参照此工艺。烟气脱硫分干法和湿法处理,湿法脱硫又分为石灰石/石膏法、双碱法、氨法、镁法等,本工艺仅介绍石灰石/石膏法烟气脱硫,其它型式脱硫请点击进入其它相应目录链接。目前,脱硫吸收塔是湿法脱硫工艺中的主要塔型,塔体一般为耐高温、耐腐蚀、耐磨的玻璃钢材质或钢制内衬树脂鳞片防腐,塔内件均为耐高温、耐腐蚀、耐磨的玻璃钢或氟塑料等耐温耐腐蚀材质。执行标准《陶瓷工业污染物排放标准》GB25464-2010

二、脱硫吸收塔脱除SO2原理
烟气由进气口进入脱硫吸收塔的吸收区,在上升过程中与石灰石浆液逆流接触,烟气中所含的污染气体与浆液中的悬浮石灰石微粒发生化学反应而被脱除,处理后的净烟气经过除雾器除去水雾后进入烟道。
吸收塔塔体材料为耐高温玻璃钢材质或钢制加树脂鳞片防腐内衬。吸收塔烟气入口段为耐腐蚀、耐高温专用材料。
吸收塔内配有喷淋层,每组喷淋层由带连接支管的母管制浆液分布管道和喷嘴组成。喷淋组件及喷嘴的布置设计成均匀覆盖吸收塔上部的横截面。喷淋系统采用单元制设计,每个喷淋层配一台与之相连接的吸收塔浆液循环泵。
吸收了SO2的再循环浆液落入吸收塔反应池。吸收塔反应池装有多台搅拌器。氧化风机将氧化空气鼓入反应池。氧化空气分布系统采用喷管式,氧化空气被分布管注入到搅拌机桨叶的压力侧,被搅拌机产生的压力和剪切力分散为细小的气泡并均布于浆液中。一部分HSO3-在吸收塔喷淋区被烟气中的氧气氧化,其余部分的HSO3-在反应池中被氧化空气完全氧化。
脱硫后的烟气通过除雾器来减少携带的水滴,除雾器出口的水滴携带量不大于75mg/Nm3。初级除雾器采用传统的顶置式折流板除雾器,布置在吸收塔顶部,除雾器由聚丙烯材料制作。二级除雾器采用管束式除雾器,均用工艺水冲洗。冲洗过程可根据用户要求通过程序控制自动完成。
三、 脱硫塔各部分描述

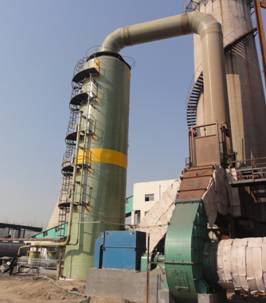

脱硫塔是脱硫吸收工段的核心装置,是脱硫反应的场所,湿法脱硫吸收塔有许多种结构,根据不同的气液接触方式,可分为喷淋塔、填料塔、鼓泡塔和液柱吸收塔等,其中喷淋塔具有效率高、阻力小、利用率高等优点。目前,喷淋塔是湿法脱硫工艺中的主要塔型。我公司根据设计理论及实践经验,开发出无填料喷雾脱硫吸收塔,本塔无填料,无堵塞,采用雾化喷嘴及循环液完全雾化,与气体充分接触反应,效果良好。
 1、脱硫塔结构
1.1、我公司设计的脱硫塔由塔体、气体分布器、液体分布器、液体再分布环、喷淋管及专用喷头、除雾器、管件、阀门、仪表等组成。所有玻璃钢均采用碳化硅玻璃钢,以增加其耐磨性能。
1.2、烟气进入脱硫塔向上升起与向下喷淋的脱硫塔石灰乳洗涤液以逆流式洗涤,气液充分接触吸收SO2。脱硫塔采用喷嘴式空塔喷淋,由于喷嘴的雾化作用,分裂成无数小直径的液滴,其总表面积扩大数千倍,使气液得以充分接触,气液相接触面积越大,两相传质热反应,效率越高。在脱硫塔顶部装有除雾器,经除雾器折流板碰撞作用,烟气携带的烟尘和其它水滴、固体颗粒被除雾器捕获分离。除雾器设置定期冲洗装置,防止除雾器堵塞。
 2、脱硫吸收塔特点
2.1、脱硫塔为喷淋空塔,运行简单,可靠性高。
2.2、脱硫塔为高烟气流速设计,传质好,占地少。
2.3、液气比低、电耗低、运行成本低。
2.4、浆液采用多层逆流喷淋,喷淋覆盖率达200%,脱硫效率95%以上,可达 99%。
2.5、喷嘴为大孔径无堵塞型,解决了喷嘴的易堵塞问题。
2.6、吸收塔入口设置遮檐,防止浆液进入烟道,避免结垢。
2.7、吸收剂石灰石(石灰)价廉、易得,便于运输保存。
3、除雾区介绍


3.1、初级折板除雾器
初级除雾器采用折板除雾器,除雾器的作用主要是滞留洁净烟气中夹带的液滴。由吸收区而来的洁净烟气携带了大量的液滴,一方面会造成除雾器之后的管路与烟囱的腐蚀;另一方面,液滴会在管路中沉积,造成管道渗漏,并影响烟气的流通。
折板除雾器由除雾器本体和冲洗系统组成。冲洗系统则由冲洗喷嘴、冲洗管道、冲洗水泵、自动开关阀、压力仪表、冲洗水流量计以及程控器等组成。
折板除雾器是一种专为脱硫吸收塔设计的气水分离装置,具有除雾效率高,易清洗、低压损和坚固耐用的特点。
3.2、二级管束式除雾器
管束式除尘除雾器是我公司自行研发的除尘除雾装置,工作原理是:烟气通过旋流子分离器,产生离心运动,在离心力的作用下,雾滴与尘向桶体壁面运动。在运动过程中,相互碰撞凝结成较大液滴,液滴被抛向内桶壁表面,与壁面附着的液滴层接触后一同落入浆液,实现雾滴与尘的脱除。
特点如下:
初投资省,运行费用低;可在现有安装的各种除雾器的基础上直接改造安装;无需提高塔体、冲洗阀门直接利用原有控制系统,只需一层冲洗控制系统,耗水量小。
占用空间小,充分利用塔截面通过面积,安装区域不存在盲点,可直接用于各种改造项目的总体布置;新建项目成本更低。
运行阻力降,标准设计运行阻力≤350-500Pa之间。
管束式除尘除雾器无动设备,无电气设备,运行维护简单。
4、脱硫喷淋
